Energie und Umweltbelastung:
Der Energieverbrauch, die Energieresourcen und die damit verbundene Energieverknappung beschäftigen uns schon heute und werden übermorgen Teil unserer Hauptprobleme
Die damit verbundene Kostensteigerung für die Deckung des täglichen Energiebedarfes und die damit verbundene, zunehmende Umweltbelastung wird uns noch in grösserem Ausmass beschäftigen und belasten als heute schon.
Umso wichtiger ist es, beim Bauen heute schon an übermorgen zu denken!
Mit dem Kingspan TEK® Bausystem werden im Endausbau die gesetzlich vorgeschriebenen Mindeststandards problemlos unterschritten. Geeignet ist das System für alle Arten von Energiesparbauten wie Passiv- oder Niedrigenergiebauten
Werterhaltung durch energieeffizientes Bauen:
Wer heute baut und sich dabei Gedanken über Energieeinsparungen macht, hat später bessere Karten!
Eine Immobilie, die zeitgemäss gebaut ist und deren Besitzer und Bewohner sich in 30 oder 40 Jahren keine Sorgen über die Heizenergie machen müssen, hat verständlicherweise einen höheren Marktwert. Somit ist der Bau einer energieeffizienten Immobilie eine Investition in die Zukunft. In die eigene, in die unserer Kinder und in die unserer Erde.
Mit dem Bauen energieeffizienter Immobilien werden noch Kosten für Heizenergie und zusätzliche Abgaben (Emissions-, CO2-Abgaben, eingespart.
Energieeffizientes Bauen:
Bedeutet, eine Immobilie zu erstellen, welche nur wenig oder gar keine Heizenergie benötigt. Ein weiterer Schritt ist das Erstellen eines Gebäudes, welches mehr Energie produziert als es benötigt.
Energieeffiziente Bauten können unterschiedliche Bezeichnungen und Labels haben.
Einige Beispiele sind: Passivhaus, Minergie, Minergie-P,
Nullenergiehaus, Plusenergiehaus Die Anwendung solcher Standards erstrecken sich, vor allem im Ausland, nicht nur über Einfamilienhauswohnbauten, sondern finden auch immer mehr Verwendung bei Mehrfamilienhäusern, öffentlichen Gebäuden und sogar ganze Quartiere oder Stadtteile.
|
|
|

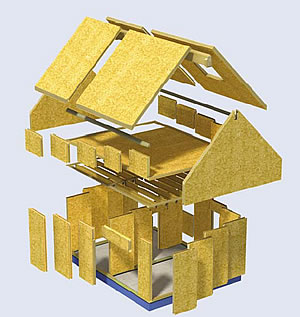

Das Bausystem:
Die präzis hergestellten Elemente des Kingspan TEK® Bausystems erfüllen
die Anforderungen an umwelt- und menschengerechte Materialien. Die Produktion erfolgt computergesteuert und umweltschonend, ohne Verwendung von FCKW und H-FCKW.
Das System unterliegt ständiger unabhängiger Überwachung wodurch eine lange Lebensdauer und gleich bleibende Qualität der Elemente garantiert wird.
Die Elemente des Kingspan TEK® Bausystems können als statisch selbst tragende Wand- und Dachbauteile verwendet werden. Das Erstellen von ein- bis zweigeschossige Gebäude, sowie Dachgeschosse, Geschossaufstockungen und Dächer mit den bereits von Grund auf sehr gut gedämmten Elementen sind problemlos möglich ist |
|
|
Das System minimiert die Gefahr der Kältebrückenbildung durch den konstruktiven Aufbau.  |
Einfacher Aufbau durch die präzis vorgefertigten Bauelemente.
|
|
Mit der Verwendung des Kingspan TEK® Bausystems profitieren Sie von sinnvollen Nutzflächengewinnen. Bei einem zweigeschossigen Einfamilienhaus können 10-15% Nutzfläche gewonnen werden und dies bei gleich bleibenden Aussenmassen und gleichen Isolationswerten. |
|
Liefervarianten: Das Kingspan TEK® Bausystems ist in unterschiedlichen Varianten
erhältlich.
- Als Rohpaneel zur Weiterverarbeitung im Fachbetrieb
oder als
- Montagebausatz präzise und computergesteuert vorgefertigt zum bauseitigen
Aufbau oder inklusive Aufbau durch unser Montagefachteam.
Rohpaneele
Elementdicke mm 142 mit einem Isolationsanteil von 112mm
Paneelbreite mm 1220
Paneellängen mm 5100 / 5500 / 6000 / 6250 / 6500 / 7500
Bausätze
Bausätze werden gemäss Ihren Objektplänen in fertig zugeschnittenen Einzelelementen angeliefert. Die Elemente sind klar und sauber gekennzeichnet und werden anhand der mitgelieferten Montagepläne zusammengebaut.
Bei Bausätzen werden die für die Montage erforderlichen Zusatzelemente wie Schwellen, Stützen, Decken usw. mitgeliefert.
Dimensionen der Bausatzelemente für Wände und Dächer:
Elementdicke mm 142
Isolationsstärke mm 112
Für die Erstellung von Bausätzen benötigen wir detaillierte Objektpläne im Massstab 1 : 50. Für Bausätze ab Werk wird die Statikplanung durch das Werk ausgeführt.
Rohpanelle sind in den nachfolgenden Dimensionen direkt ab Werk erhältlich: |
|
Technische Daten: |
|
Anwendungsbereiche
Das Kingspan TEK® Bausystem mit seinen statisch selbsttragenden und isolierenden Wand- und Dachbauteilen (auch als aussteifende oder nichttragende Bauteile einsetzbar), kann für ein- bis zweigeschossige Gebäude sowie für Dachgeschosse, Geschoßaufstockungen und Dächer eingesetzt werden.
Dimensionen
Dicke: 142 mm (2 x 15 mm OSB 3 + 112mm PUR-Hartschaumkern formgeschäumt, FCKW-und
H-FCKW-frei) Fertigbreite: bis maximal 1220 mm
(minimal ca. 200 mm) Fertiglänge: bis maximal 7450 mm
Beplankungen
Bauseitige Beplankung der Rohelemente Innenwand: beidseitig mit 12,5 mm Gipskarton (direkt oder auf
Unterkonstruktion) Außenwand: innen 12,5 mm Gipskarton, außen Fassadensystem (z. B. WDVS oder mit Vorsatzschale) Dachelemente innen: 12,5 mm Gipskarton (direkt oder auf Unterkonstruktion) Dachelemente außen: diffusionsoffene Unterspannbahn, Lattungen, Eindeckung.
Zulässige Belastungen
a) Rechtwinklig zur Ebene:
zul. Q = 2,80 kN/m
zul. M = 2,00 kN/m
b) Parallel zur Ebene:
zul. N = 35,25 kN/m
Tragfähigkeit
Die Elemente lieferten bei Stabilitäts- und Biegeversuchen
extrem hohe Bruchlasten. Beim Biegeversuch nach DIN 53293 beispielsweise wurde eine mittlere Bruchflächenlast von knapp 10 kN/m2 erzielt. Die Rohdichte des PUR-Hartschaumkerns beträgt mindestens 33 kg/m3.
Thermische Eigenschaften
Wärmeleitfähigkeit:
OSB 3 = 0,13 W/m.K PUR-Hartschaum = 0,03 W/m.K
Wärmedurchgangskoeffizient Rohelement:
U = 0,24 W/m2.K Nach Zulassung reicht ein WDVS mit 20 mm Styropor aus. Hier ergibt sich ein U-Wert von
0,213 W/m2.K.
|
Wasserdampfdiffusion
Eine Außenwand aus Kingspan TEK® Bauteilen mit z. B.
40 mm Polystyroldämmung nimmt lt. Berechnung nach Glaser in der Tauperiode 0,08 kg/m2 Tauwasser auf, dem eine Verdunstungsmenge von 0,32 kg/m2 entgegensteht. Der Sd-Wert liegt hier bei 7,6 m.
Brandschutz
Baustoffklasse B2 nach DIN 4102 (nicht brennend abfallend,
abtropfend).
F30-B:
Geprüfte Wandkonstruktion mit 1 x 12,5 mm Gipskarton bzw. 60 mm Steinwolle-Putzträgerplatte auf Brandseite erreicht
Schallschutz
Das Kingspan TEK® Rohelement erreicht aufgrund seines
geringen Gewichtes ein bewertetes Schalldämm-Maß von
28dB. Mit zusätzlichen Beplankungen lassen sich baurechtlich
entsprechend höhere Werte erreichen. Bei kompletten Kingspan TEK® Wandaufbauten liegen die Werte
meist zwischen 43dB und 59dB.
Besonderheiten und Bestimmungen der Zulassung
Die Kingspan TEK® Elemente dürfen nicht für Kellergeschosse, für Nassräume (Bäder und Küchen in Wohngebäuden zählen nicht dazu), für Ställe sowie als tragende Deckenelemente in Geschossdecken verwendet werden. Außenbauteile sind durch einen dauerhaften wirksamen Wetterschutz zu schützen. Die Höhe der Wandbauteile darf lt. deutscher Zulassung 3,0 m nicht überschreiten. Dachbauteile dürfen als Einfeldplatten
(Stützweite max. 3,5 m) mit oder ohne Kragarm (max. 1,0 m)
sowie als Durchlaufplatten (Stützweite max. 4,0 m) ausgebildet werden. Die Montage ist nur von geschulten Firmen auszuführen. Für jede Anwendung der Kingspan TEK® Elemente mit statischer Funktion ist ein statischer Nachweis erforderlich. Die tragenden Deckschichten der Kingspan TEK® Elemente dürfen nicht durchgängig geschlitzt werden.
|
|
